Piezas Selectas

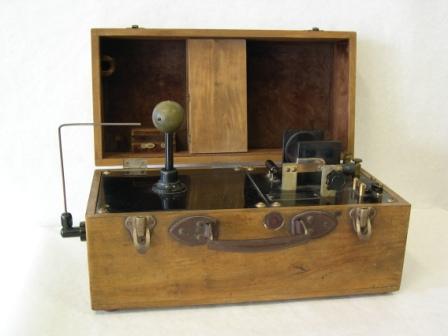

Aparatos de Rayos X Sánchez
Patentado y fabricado por el ingeniero español Mónico Sánchez en 1911
Este aparato está constituido básicamente por una bobina condensadora, un conmutador, un vibrador y un tornillo de presión que actúa de regulador, permitiendo obtener intensidades más o menos grandes de corriente primaria.
Permite generar corrientes de alta frecuencia, 7.000.000 vibraciones por segundo, y diferencias de potencial de 100.000 voltios.
El alto voltaje generado se puede utilizar en aplicaciones médico-quirúrgicas para producir rayos X, ozono, altas temperaturas en un elemento cauterizador, bisturí eléctrico.
Su aplicación más habitual era como productor de rayos X para diagnóstico clínico y traumatológico. Su facilidad de transporte y pequeño tamaño le hizo complemento ideal en hospitales de campaña, siendo este modelo utilizado por el Cuerpo de Sanidad Militar del Ejército francés durante la I Guerra Mundial.
En el video puedes verlo en funcionamiento, dando potencial a distintos aparatos de rayos catódicos de la colección del colegio.
La colección del colegio dispone de todos los accesorios necesarios para realizar rayos X (generador de rayos X, pantalla etc.) en perfecto estado, pero actualmente no se usan por motivos de seguridad.
También se encuentra en:
“Colección de piezas selectas” del Museo Nacional de Ciencia y Tecnología
"Colección de instrumentos científicos de la Universidad Complutense"
Conservación: En perfecto estado de funcionamiento
 |
 |
