Aplicación: Trazar planos y alzados de galerías de mina.

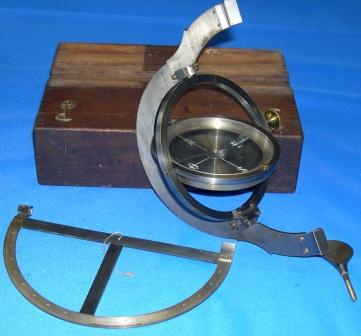

La brújula colgante para minas se compone de la brújula propiamente dicha y de la suspensión cardán tipo kassel; junto con el eclímetro, que permite conocer la inclinación del terreno en cada momento y trazar los planos de las minas

La suspensión cardán es la misma que se usa en los instrumentos de navegación y permite que la brújula esté horizontal en todo momento, ya que el centro de gravedad del círculo que la contiene está más bajo que los puntos de los que está suspendida.

Para el transporte se pliega la brújula junto con la suspensión cardán en un plano, ocupando así poco espacio.

El eclímetro de suspensión está constituido por un semicírculo graduado con dos ganchos, por medio de los cuales se cuelga la cuerda. La graduación tiene el cero en el punto medio de la semicircunferencia y va aumentando hasta 90º en los dos sentidos.

En perfecto estado de conservación, con su embalaje original
