Tubo de Boyle

Tubo de boyle

Sirve para demostrar la Ley de Boyle que dice que para una misma masa de gas y a temperatura constante el volumen del gas es inversamente proporcional a la presión.

Es decir si se dobla la presión el volumen del gas se hará la mitad.

Se compone de una pieza de madera colocado de forma vertical que hace de soporte a un tubo de vidrio con forma de J. en la madera hay una escala graduada que permitiría leer el nivel de un líquido (mercurio en el experimento original).

Sus dimensiones son: 1m. de altura, 13cm. de ancho. El tubo tiene 1cm de diámetro y largo una longitud de 1,1m. en su rama larga y 15 cm en la parte corta

el extremo más corto está cerrado de modo que al introducir un líquido por la parte superior se formará en el una cámara de aire. es esta cámara de aire que queda atrapado la que variará su volumen en función de la presión.

Si aumentamos la cantidad de líquido en la rama libre del tubo el volumen del aire encerrado disminuye.

Cuenta la historia que Boyle, hacia 1670, realizó esta experiencia con un tubo de vidrio de 5m de largo que colocó en la escalera de su casa.

Para realizar esta experiencia debe mantenerse la temperatura constante, ya que de otro modo se altera el volumen y la presión del gas.

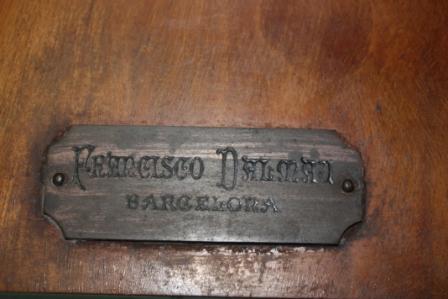

Fabricante: Francisco Dalmau, Barcelona

Perfecto estado de conservación

Principio del siglo XX
