Máquina de Wimshurst
.

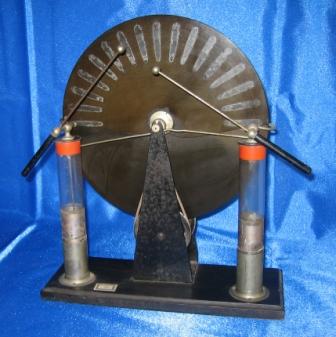

Máquina elecrostática de Wimshurst
Desarrollada por el ingeniero inglés James Wimshurst (1832-1903), se utiliza para producir carga eléctrica.
Consta de dos discos, que están uno muy cerca del otro, sobre los cuales hay colocadas unas piezas metálicas denominadas sectores. Al accionar una manivela, las dos ruedas comienzan a girar en sentidos contrarios, los sectores rozan con unos pequeños cepillos y empiezan a cargarse eléctricamente por inducción; posteriormente, la carga se almacena en dos botellas de Leyden que están a los lados del aparato. Cuando la cantidad de carga acumulada es grande, salta una chispa entre dos esferas conectadas a las botellas (esferas de descarga).
Por las fotografías antiguas sabemos que en laboratorio del Colegio había otra máquina de Wimshurst más, de mayor tamaño, pero no se ha conservado.
Además de su uso en demostraciones de laboratorio, se podía usar para tratamientos médicos y como fuente de alto voltaje para los primeros tubos de rayos X.
Anterior a 1915.
Fabricante desconocido.
